Skillnaden mellan API 6A -grindventil och vanlig grindventil

1. Standarder och certifieringar
API 6A -grindventiler
Tillverkad i enlighet med American Petroleum Institute's API 6A, specifikation för wellhead och julgranutrustning.
Denna standard är en internationellt erkänd standard för olje- och gasindustrin som täcker hela processen, inklusive material, design, tillverkning, testning, inspektion och kvalitetskontroll.
API 6A, för högtrycksolja och gasbrunnar, kräver produkter för att uppfylla följande krav:
PSL (produktspecifikationsnivå): Från PSL1 till PSL4, ju högre nivå, desto strängare kraven.
PR (prestandakrav): Anger prestationsindikatorer för tryck, temperatur, tätning och livslängd.
Temperaturklass (T): täcker driftsförhållandena från extremt kalla till höga temperaturer, såsom L-, P- och X -temperaturintervall.
NACE MR0175/ISO 15156: säkerställer säker drift i frätande miljöer som innehåller vätesulfid (H₂s).
Vanliga standarder för standardgrindventiler inkluderar API 600/602/603, ASME B16.34 och GB/T 12234. Denna ventil används främst i konventionella industrier som kommunala rörledningar, pannor, kraftverk, kemikalier och fartyg.

Sulfidmotstånd och krav på högt tryck är lägre och PSL- och PR-klassificeringar krävs i allmänhet inte.

Certifieringskraven är relativt avslappnade, vilket gör det lämpligt för miljöer med låg och medelrisk.

2. Design och struktur

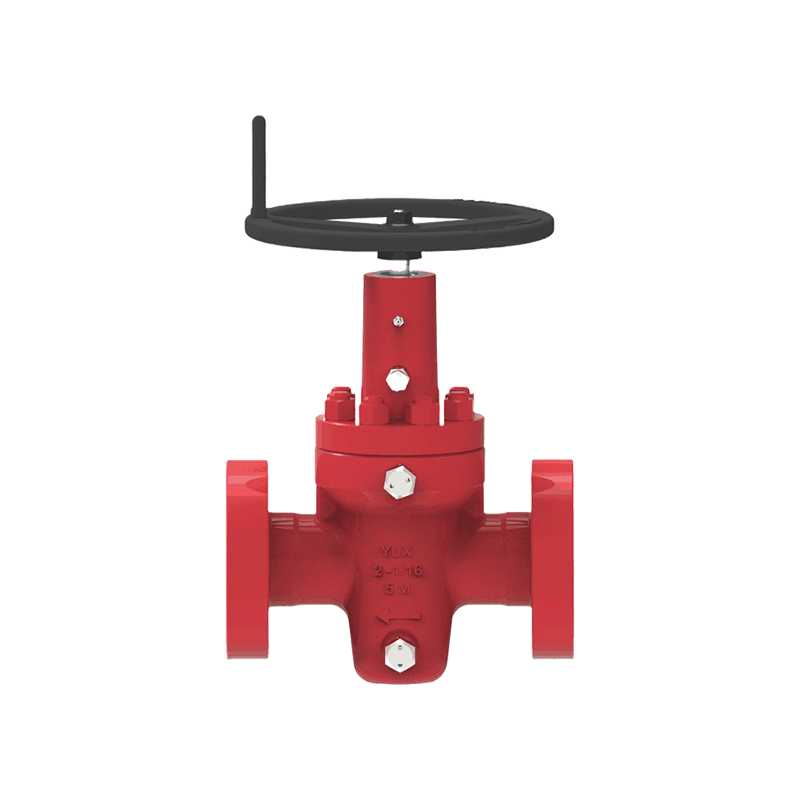

API 6A -grindventil
Ventilkroppskonstruktion: Vetal konstruerad med en smidningsprocess med ett stycke har ventilkroppen hög materialstyrka och en tät inre struktur, som kan motstå extrema tryck och temperaturer.
Tätningsmetod: främst metall-till-metalltätning, den upprätthåller en pålitlig tätning under högt tryck, hög temperatur, sandbelastad och frätande media. Vissa ventiler använder elastiska eller sammansatta tätningsstrukturer för lågtrycksapplikationer.
Ventilskivtyp: Vanligtvis erbjuder en parallell grind eller dubbeldiskdesign låg öppnings- och stängningskrafter och hög flödeskapacitet.
Tryckbetyg: Tillgängligt från 2 000 psi till 20 000 psi.
Specialdesign: Funktioner stamförpackning, automatisk säteskompensation och fettinjektionsportar för enkelt underhåll på plats. Ordinarie grindventil
Kroppsstruktur: mestadels gjuten, vilket resulterar i lägre produktionskostnader, men materialdensiteten är inte lika bra som förlåtelse.
Tätning: mestadels icke-metalliska tätningar (såsom gummi eller polytetrafluoroetylen (PTFE)), lämpliga för medel- och lågtrycksapplikationer som vatten, gas och olja.
Ventilskiva: Vanligt används är skivor av kiltyp eller elastisk kiltyp, som är enkla att tillverka och lämpliga för allmänt bruk.
Tryckbetyg: i allmänhet sträcker sig från PN16 (cirka 200 psi) till PN100 (cirka 1450 psi), betydligt lägre än API 6A.
Designkrav: Inga API 6A-specifika brunnshuvudfunktioner, såsom fettportar och dubbla tätningar.

3. Driftsmiljö
API 6A -grindventiler
Speciellt används inom olje- och gasindustrin, inklusive:
Välmående
Julgranar
Högtrycksinsamling och transportgrenrör
Offshore -borrplattformar
Driftsmiljön är extremt krävande: högt tryck, hög temperatur, låg temperatur och vätskor som innehåller CO₂, H₂S, sand och frätande vätskor.
Ventilförseglingens prestanda, säkerhet och tillförlitlighet är extremt krävande; Eventuellt misslyckande kan leda till allvarliga olyckor som utblåsningar och explosioner.
Vanliga grindventiler
Vanligtvis används i kommunal vattenförsörjning och dränering, VVS, industriella rörledningar, kraftverk Steam, mat och farmaceutiska tillämpningar.
Driftsförhållandena är relativt milda: mestadels transportmedier vid omgivningstemperatur och tryck eller vid medelstora till låga tryck.
Även om en läcka eller fel inträffar är risken i allmänhet låg och underhåll och utbyte är enkla.

4. Kostnad och underhåll
API 6A -grindventil
Kostnad: Tillverkning och inköpspriser är höga eftersom de kräver högstyrka legeringsstål (såsom AISI 4130, AISI 410, Inconel 625), som genomgår rigorös värmebehandling och testning.
Underhåll:
Regelbunden trycktestning och läckkontroller krävs.
Vissa produkter är designade med fettinjektionsportar och online -sätesbytesfunktioner, vilket underlättar snabbt underhåll under brunnshuvudoperationer.
Underhållspersonal måste ha specialiserad kunskap och följa API- och oljeföretagets säkerhetsföreskrifter.
Ordinarie grindventil
Kostnad: Relativt låg, främst tillverkad av gjutjärn, kolstål eller rostfritt stål.
Underhåll:
Enkel struktur, lätt att reparera eller byta ut.
Delarna är allmänt kompatibla och kan ersättas till låg kostnad.
Inga komplexa regelbundna inspektioner krävs; Reparationer krävs i allmänhet endast när ett fel inträffar.
